LW04-18

Clevis and tenon stick
EU Certificate
Technical sheet
/ Areas of activity
Electrical distribution
Transport
/ Accessories

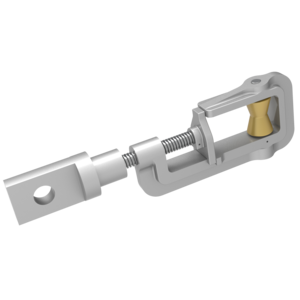

LW04-18-ROUL-300

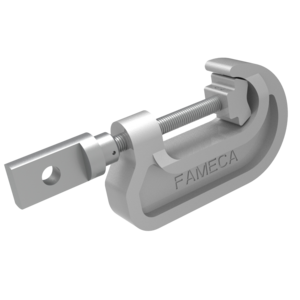

LW04-18-ETAU-250

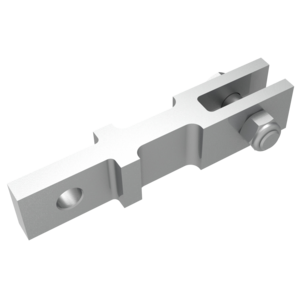

LW04-18-PAMT

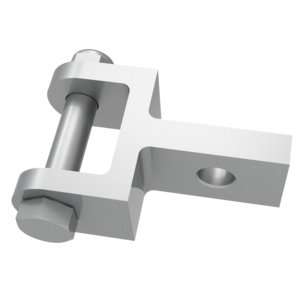

LW04-18-RAL
LW04-18-ETAU-325
LW04-18-ROUL-360
LW14-05
TC53
/ Standards
Penta Bulletpoint IEC 60832-1
/ Use
The clevis and tenon stick is used : either alone or in pairs for replacing dead-end insulators or string insulators.
When it is equiped with apropriate attachement for performing various operations.
See clevis and tenon stick accessories in the table below.
A clevis and tenon stick.
The desired lengths has to be defined from the table below.
For compatible tools, please refer back to the manufactoring.
/ Technical specifications
Penta Bulletpoint Pulling undwinding devices : Pulling devices
Penta Bulletpoint Product type : Tirant
Penta Bulletpoint Operating voltage (V) : HTB (> 50 000 V)
Penta Bulletpoint Ø of tube(s) : 39 mm
Product reference CMU (daN) Isolating length Total length Cote A Weight (kg) Technical sheet Quantity
LW04-18-39-059 4500 0,30 m 0,59 m 0,52 m 3,0
Pulse 32 Darkbg
LW04-18-39-089 4500 0,60 m 0,89 m 0,85 m 3,33
Pulse 32 Darkbg
LW04-18-39-109 4500 0,80 m 1,09 m 1,02 m 3,5
Pulse 32 Darkbg
LW04-18-39-129 4500 1,0 m 1,29 m 1,22 m 3,6
Pulse 32 Darkbg
LW04-18-39-159 4500 1,30 m 1,59 m 1,52 m 3,9
Pulse 32 Darkbg
LW04-18-39-183 4500 1,54 m 1,83 m 1,76 m 4,0
Pulse 32 Darkbg
LW04-18-39-189 4500 1,60 m 1,89 m 1,82 m 4,1
Pulse 32 Darkbg
LW04-18-39-199 4500 1,70 m 1,99 m 1,92 m 4,2
Pulse 32 Darkbg
LW04-18-39-209 4500 1,80 m 2,09 m 2,02 m 4,3
Pulse 32 Darkbg
LW04-18-39-229 4500 2,0 m 2,29 m 2,22 m 4,4
Pulse 32 Darkbg
LW04-18-39-259 4500 2,30 m 2,59 m 2,52 m 4,6
Pulse 32 Darkbg
LW04-18-39-283 4500 2,54 m 2,83 m 2,76 m 4,7
Pulse 32 Darkbg
LW04-18-39-299 4500 2,70 m 2,99 m 2,92 m 4,9
Pulse 32 Darkbg
LW04-18-39-329 4500. 3,0 m 3,29 m 3,22 m 5,2
