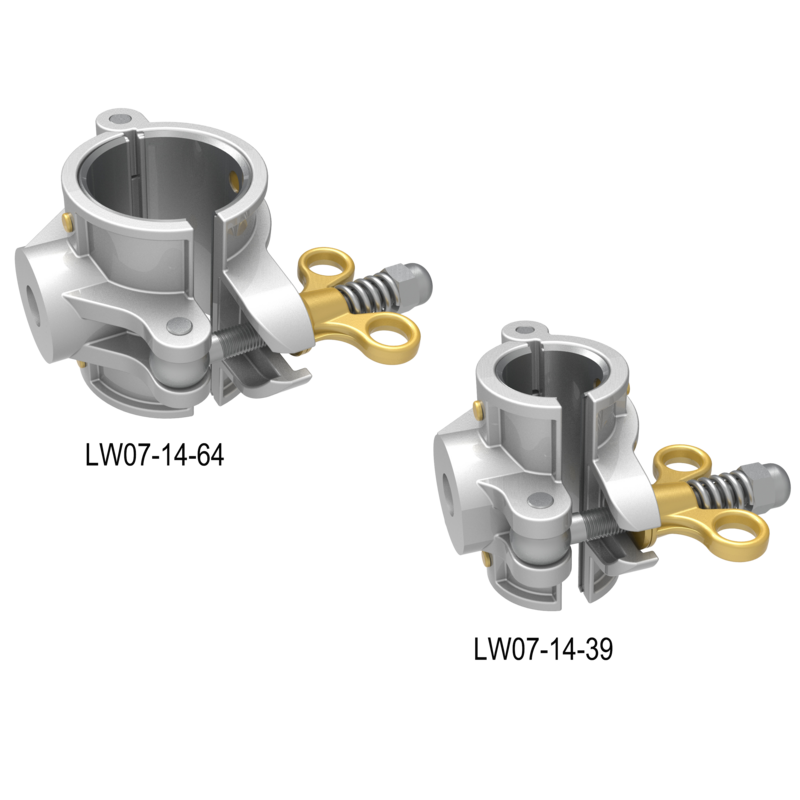

LW07-14

Fixé à l’aide du tenon à la selle de fixation d’un bras d’armement auxiliaire, le manchon «à plage» est utilisé par exemple lors d’un montage en mât, dans le cas d’un double ancrage pendulaire.
Cet assemblage permet de rapprocher la perche à conducteur du support et d’éviter que la fourche pour phase médiane ne s’intercale entre deux isolateurs.
Il est utilisé comme pièce d’assemblage pour maintenir ou guider des perches isolantes. Il peut être utilisé pour fixer des accessoires tels que siège de la poutre, traverse en tube de la suspension à selle en C etc…
Il est fortement conseillé de contrôler le couple de serrage en utilisant une clé dynamométrique associée à la douille de serrage pour écrou à oreille.
Manchon en métal protégé de la corrosion composé :
• De 2 coquilles munies de fourrure en inox
• D’un écrou à oreille muni d’une rondelle antifriction
Couple de serrage sur l’écrou à oreille : 17 N.m (douille de serrage pour écrou à oreille vendue à part)
