Fiche technique
/ S1560

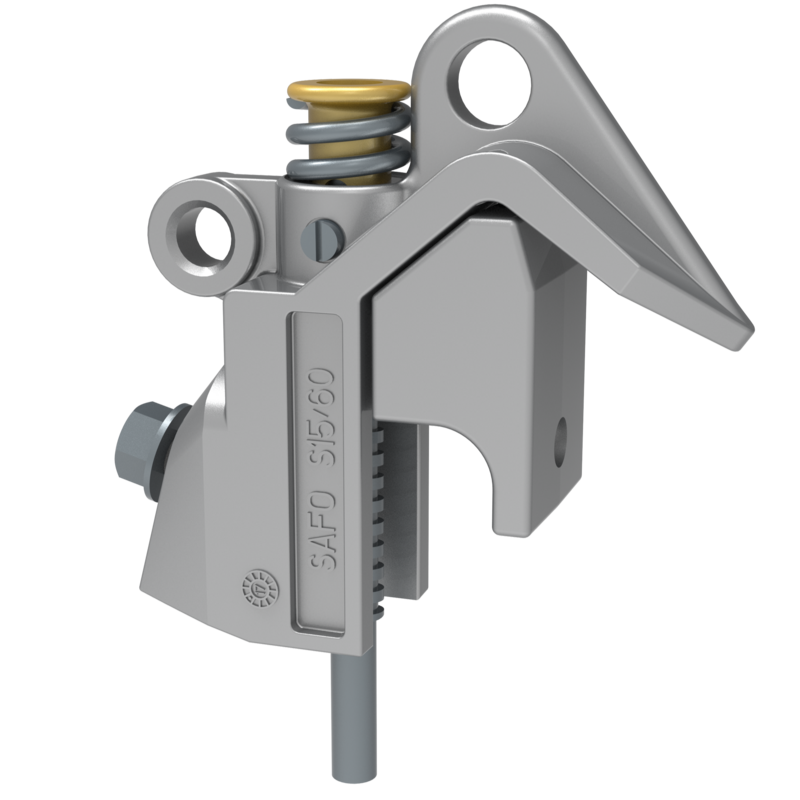

Pince de mise à la terre
Voir la fiche technique en ligne
/ Normes
CEI 61230
/ Utilisation
La S1560 est une pince de mise à la terre pour conducteurs et barres cylindriques.
Le corps et la mâchoire mobile de la S1560 sont en alliage d'aluminium.
L'axe de serrage est en acier résistant à la corrosion.
L'une des extrémités de l'axe est équipée d'un système de compensation de serrage.
Cette pince est conçue pour recevoir des câbles de mise à la terre de type TFK avec un diamètre de borne de 12 mm.
Le corps et la mâchoire mobile de la S1560 sont en alliage d'aluminium.
L'axe de serrage est en acier résistant à la corrosion.
L'une des extrémités de l'axe est équipée d'un système de compensation de serrage.
Cette pince est conçue pour recevoir des câbles de mise à la terre de type TFK avec un diamètre de borne de 12 mm.
/ Domaines d'activité
Transport
Fiche technique
/ Caractéristiques
Type de produit
:
Pinces
Matériaux de la pince
:
Aluminium
Capacité de serrage des pinces (mm)
:
Cylindre Ø15 à 60
Type de conducteur
:
Rond
Tension d'utilisation (V)
:
HTB
Domaine d'utilisation (environnement)
:
Aérienne et/ou poste de transformation
Moyen d'accès
:
Depuis le sol
Icc Max (Intensité du court-circuit) kA/1s
:
40
Poids (kg)
:
1,24
Fiche technique
| Reference produit | Type d'embout | Encombrement |
|---|---|---|
| S1560AX | Sans embout (AX) | 210x165x52mm |
| S1560X46 | A visser (X46) | 260x165x60mm |
| S1560HE | Hexagonal (HE) | 255x165x52mm |
| S1560AN | Anneau (AN) | 255x165x52mm |
| S1560CL | Cloche (CL) | 270x165x80mm |
| S1560B | Baïonnette (B) | 255x160x52mm |
| S1560BCL | Bayonnette cloche (BCL) | 270x165x80mm |
| S1560M | Poignée Fameca (M) | 260x165x60mm |
